ドリルねじ（鉄板・ＲＣ・ＡＬＣ）

YAIBA・刃　　六角頭（JISドリルねじ）

下穴なしでＣ型鋼に薄鋼板をとめつける！

YAIBA・刃　　六角頭（JISドリルねじ）

特長

商品説明

◇薄鉄板とC型鋼の接合

※働き長さL1：下地材より完全に突き出たねじ部の3山（＝3ピッチ）を除いた有効な最大締結長さ

イラスト寸法図

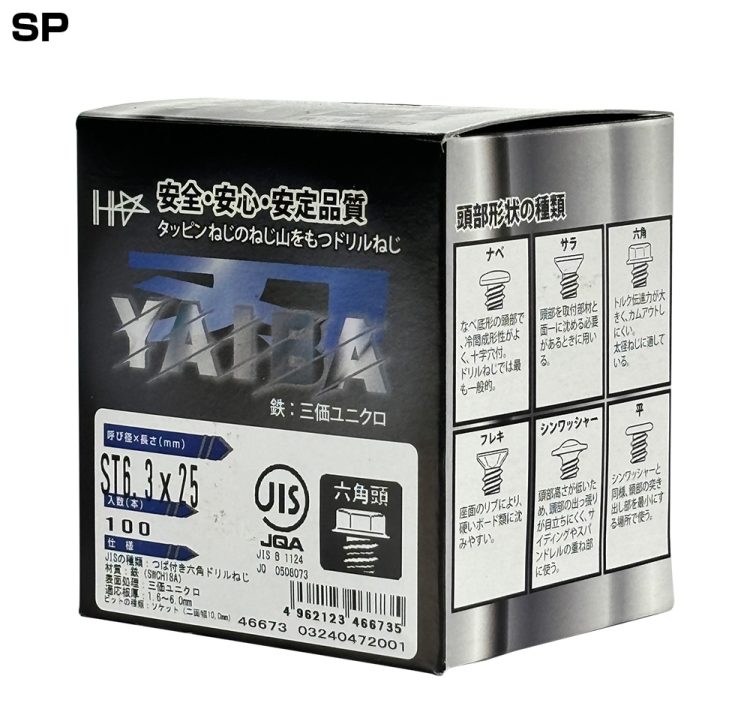

パッケージ種類

商品ラインナップ

パッケージ種類入数（約）JIS規格材質/表面処理呼び径ｄx長さL(mm)ビットの種類/頭部径Ｄ/頭部高さＨ（ｍｍ）働き長さL1/刃長さL2/適応板厚（ｍｍ）商品コードJAN
SP250ＪＩＳ鉄/三価ユニクロST 4.8ｘ19二面幅8/10.5/48.7 / 7 / 1.6～3.2466104962123466100
SP200ＪＩＳ鉄/三価ユニクロST 4.8ｘ25二面幅8/10.5/414.7 / 7 / 1.6～4.5466114962123466117
SP180ＪＩＳ鉄/三価ユニクロST 4.8ｘ32二面幅8/10.5/421.5 / 7 / 1.6～4.5466124962123466124
SP150ＪＩＳ鉄/三価ユニクロST 4.8ｘ38二面幅8/10.5/427.5 / 7 / 1.6～4.5466134962123466131
SP100ＪＩＳ鉄/三価ユニクロST 4.8ｘ45二面幅8/10.5/434.5 / 7 / 1.6～4.5466144962123466148
SP90ＪＩＳ鉄/三価ユニクロST 4.8ｘ50二面幅8/10.5/439.5 / 7 / 1.6～4.5466154962123466155
SP50-鉄/三価ユニクロ5ｘ60二面幅8/10.8/5.349.5 / 7 / 1.6～4.5466504962123466506
SP150ＪＩＳ鉄/三価ユニクロST 6.3ｘ19二面幅10/13/5.57/7/1.6～3.2466724962123466728
SP100ＪＩＳ鉄/三価ユニクロST 6.3ｘ25二面幅10/13/5.513/8/1.6～6466734962123466735
SP100ＪＩＳ鉄/三価ユニクロST 6.3ｘ32二面幅10/13/5.520/8/1.6～6466744962123466742
SP90ＪＩＳ鉄/三価ユニクロST 6.3ｘ38二面幅10/13/5.526/8/1.6～6466754962123466759
SP60ＪＩＳ鉄/三価ユニクロST 6.3ｘ45二面幅10/13/5.533/8/1.6～6466764962123466766
SP50ＪＩＳ鉄/三価ユニクロST 6.3ｘ50二面幅10/13/5.538/8/1.6～6466774962123466773
SP50-鉄/三価ユニクロ6.3ｘ60二面幅10/13/5.548/8/1.6～6466784962123466780
SP40-鉄/三価ユニクロ6.3ｘ70二面幅10/13/5.558/8/1.6～6466794962123466797
SP40-鉄/三価ユニクロ6.3ｘ80二面幅10/13/5.568/8/1.6～6466804962123466803
パッケージ種類入数（約）JIS規格材質/表面処理呼び径ｄx長さL(mm)ビットの種類/頭部径Ｄ/頭部高さＨ（ｍｍ）働き長さL1/刃長さL2/適応板厚（ｍｍ）商品コードJAN
VP30ＪＩＳ鉄/三価ユニクロST 4.8ｘ19二面幅8/10.5/48.7 / 7 / 1.6～3.2101755494962123755495
VP30ＪＩＳ鉄/三価ユニクロST 4.8ｘ25二面幅8/10.5/414.7 / 7 / 1.6～4.5101755504962123755501
VP30ＪＩＳ鉄/三価ユニクロST 4.8ｘ32二面幅8/10.5/421.5 / 7 / 1.6～4.5101755514962123755518
VP30ＪＩＳ鉄/三価ユニクロST 4.8ｘ38二面幅8/10.5/427.5 / 7 / 1.6～4.5101755524962123755525
VP25ＪＩＳ鉄/三価ユニクロST 4.8ｘ45二面幅8/10.5/434.5 / 7 / 1.6～4.5101755534962123755532
VP25ＪＩＳ鉄/三価ユニクロST 4.8ｘ50二面幅8/10.5/439.5 / 7 / 1.6～4.5101755544962123755549
VP15-鉄/三価ユニクロ5ｘ60二面幅8/10.8/5.349.5 / 7 / 1.6～4.5101756574962123756577
VP30ＪＩＳ鉄/三価ユニクロST 6.3ｘ19二面幅10/13/5.57/7/1.6～3.2101756924962123756928
VP25ＪＩＳ鉄/三価ユニクロST 6.3ｘ25二面幅10/13/5.513/8/1.6～6101756934962123756935
VP15ＪＩＳ鉄/三価ユニクロST 6.3ｘ32二面幅10/13/5.520/8/1.6～6101756944962123756942
VP15ＪＩＳ鉄/三価ユニクロST 6.3ｘ38二面幅10/13/5.526/8/1.6～6101756954962123756959
VP15ＪＩＳ鉄/三価ユニクロST 6.3ｘ45二面幅10/13/5.533/8/1.6～6101756964962123756966
VP15ＪＩＳ鉄/三価ユニクロST 6.3ｘ50二面幅10/13/5.538/8/1.6～6101756974962123756973
VP10-鉄/三価ユニクロ6.3ｘ60二面幅10/13/5.548/8/1.6～6101756984962123756980
VP10-鉄/三価ユニクロ6.3ｘ70二面幅10/13/5.558/8/1.6～6101756994962123756997
VP10-鉄/三価ユニクロ6.3ｘ80二面幅10/13/5.568/8/1.6～6101757004962123757000
VP10-鉄/三価ユニクロ6.3ｘ90二面幅10/13/5.578/8/1.6～6101757014962123757017
VP10-鉄/三価ユニクロ6.3ｘ105二面幅10/13/5.593/8/1.6～6101757024962123757024
VP10-鉄/三価ユニクロ6.3ｘ115二面幅10/13/5.5103/8/1.6～6101757034962123757031
VP10-鉄/三価ユニクロ6.3ｘ135二面幅10/13/5.5123/8/1.6～6101757044962123757048
パッケージ種類入数（約）JIS規格材質/表面処理呼び径ｄx長さL(mm)ビットの種類/頭部径Ｄ/頭部高さＨ（ｍｍ）働き長さL1/刃長さL2/適応板厚（ｍｍ）商品コードJAN
VP30ＪＩＳステンレス/ファインパシベートST 4.8ｘ19二面幅8/10.5/48.7 / 7 / 1.6～3.2101755674962123755679
VP30ＪＩＳステンレス/ファインパシベートST 4.8ｘ25二面幅8/10.5/411.7 / 7 / 1.6～4.5101755684962123755686
VP30ＪＩＳステンレス/ファインパシベートST 4.8ｘ38二面幅8/10.5/427.5 / 7 / 1.6～4.5101755694962123755693
VP25ＪＩＳステンレス/ファインパシベートST 4.8ｘ45二面幅8/10.5/434.5 / 7 / 1.6～4.5101755704962123755709
VP30ＪＩＳステンレス/ファインパシベートST 6.3ｘ19二面幅10/13/5.57/7/1.6～3.2101757054962123757055
VP25ＪＩＳステンレス/ファインパシベートST 6.3ｘ25二面幅10/13/5.513/8/1.6～6101757064962123757062
VP15ＪＩＳステンレス/ファインパシベートST 6.3ｘ38二面幅10/13/5.526/8/1.6～6101757074962123757079
VP15ＪＩＳステンレス/ファインパシベートST 6.3ｘ45二面幅10/13/5.533/8/1.6～6101757084962123757086
VP15ＪＩＳステンレス/ファインパシベートST 6.3ｘ50二面幅10/13/5.538/8/1.6～6101757094962123757093
VP10-ステンレス/ファインパシベート6.3ｘ60二面幅10/13/5.548/8/1.6～6101757104962123757109
VP10-ステンレス/ファインパシベート6.3ｘ70二面幅10/13/5.558/8/1.6～6101757114962123757116
パッケージ種類入数（約）JIS規格材質/表面処理呼び径ｄx長さL(mm)ビットの種類/頭部径Ｄ/頭部高さＨ（ｍｍ）働き長さL1/刃長さL2/適応板厚（ｍｍ）商品コードJAN
HP6ＪＩＳ鉄/三価ユニクロST 4.8ｘ19二面幅8/10.5/48.7 / 7 / 1.6～3.2101871614962123871614
HP6ＪＩＳ鉄/三価ユニクロST 4.8ｘ25二面幅8/10.5/414.7 / 7 / 1.6～4.5101871624962123871621
HP6ＪＩＳ鉄/三価ユニクロST 4.8ｘ32二面幅8/10.5/421.5 / 7 / 1.6～4.5101871634962123871638
HP4ＪＩＳ鉄/三価ユニクロST 4.8ｘ38二面幅8/10.5/427.5 / 7 / 1.6～4.5101871644962123871645
HP4ＪＩＳ鉄/三価ユニクロST 4.8ｘ45二面幅8/10.5/434.5 / 7 / 1.6～4.5101871654962123871652
HP2ＪＩＳ鉄/三価ユニクロST 4.8ｘ50二面幅8/10.5/439.5 / 7 / 1.6～4.5101871664962123871669
HP4ＪＩＳ鉄/三価ユニクロST 6.3ｘ19二面幅10/13/5.57/7/1.6～3.2101873624962123873625
HP4ＪＩＳ鉄/三価ユニクロST 6.3ｘ25二面幅10/13/5.513/8/1.6～6101873634962123873632
HP4ＪＩＳ鉄/三価ユニクロST 6.3ｘ32二面幅10/13/5.520/8/1.6～6101873644962123873649
HP4ＪＩＳ鉄/三価ユニクロST 6.3ｘ38二面幅10/13/5.526/8/1.6～6101873654962123873656
HP2ＪＩＳ鉄/三価ユニクロST 6.3ｘ45二面幅10/13/5.533/8/1.6～6101873664962123873663
HP2ＪＩＳ鉄/三価ユニクロST 6.3ｘ50二面幅10/13/5.538/8/1.6～6101873674962123873670
パッケージ種類入数（約）JIS規格材質/表面処理呼び径ｄx長さL(mm)ビットの種類/頭部径Ｄ/頭部高さＨ（ｍｍ）働き長さL1/刃長さL2/適応板厚（ｍｍ）商品コードJAN
HP4ＪＩＳステンレス/ファインパシベートST 4.8ｘ19二面幅8/10.5/48.7 / 7 / 1.6～3.2101871754962123871751
HP4ＪＩＳステンレス/ファインパシベートST 4.8ｘ25二面幅8/10.5/411.7 / 7 / 1.6～4.5101871764962123871768
HP4ＪＩＳステンレス/ファインパシベートST 4.8ｘ38二面幅8/10.5/427.5 / 7 / 1.6～4.5101871774962123871775
HP4ＪＩＳステンレス/ファインパシベートST 4.8ｘ45二面幅8/10.5/434.5 / 7 / 1.6～4.5101871784962123871782
HP2ＪＩＳステンレス/ファインパシベートST 6.3ｘ19二面幅10/13/5.57/7/1.6～3.2101873704962123873700
HP2ＪＩＳステンレス/ファインパシベートST 6.3ｘ25二面幅10/13/5.513/8/1.6～6101873714962123873717
HP2ＪＩＳステンレス/ファインパシベートST 6.3ｘ38二面幅10/13/5.526/8/1.6～6101873724962123873724
HP2ＪＩＳステンレス/ファインパシベートST 6.3ｘ45二面幅10/13/5.533/8/1.6～6101873734962123873731
HP2ＪＩＳステンレス/ファインパシベートST 6.3ｘ50二面幅10/13/5.538/8/1.6～6101873744962123873748
