DH エルウイング筋かい金剛Ⅱ【床合板あり・なし兼用】

商品説明

◇筋かい45×90mm(壁倍率2倍)に使用できるL型筋かい金物です
◇床合板(30mm厚以下)を使用した筋かいに施工可能
◇使用するビスは45mmで統一
◇筋かい側に予備穴を配置。
　筋かい、金物の位置によって施工するビス穴の位置が変更可能
◇金物形状は対称形のため、筋かいの上下左右に区別なく施工可能
◇横架材面ないし床合板上面から約165mm(金物端部位置)の高さで施工可能

★使用接合具：専用ビス DBH-45 14本(#3四角ビット)

□付属品：DH☆平頭ビス DBH-45 シルバー
□材質：JIS G 3302(溶融亜鉛めっき銅板及び銅帯)
　　　 JIS G 3302 SGHC・SGCC又は相当材t1.6
□表面処理：溶融亜鉛めっき銅板(Z27)
□性能試験：【外使い仕様】ハウスプラス住宅保証株式会社
　　　　　　　　　　　　 HP23-KT080　HP23-KT112
　　　　　　【内使い仕様】岐阜県立森林文化アカデミー
　　　　　　　　　　　　 森ア第212号　森ア第212号-2

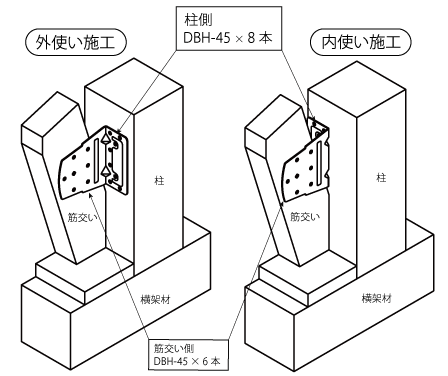

＊注意：▽必ず筋かい側6本、柱側8本の本数で施工を行ってください。
　　　　(筋かい側7本で施工を行うと付属ビスが不足してしまいます)

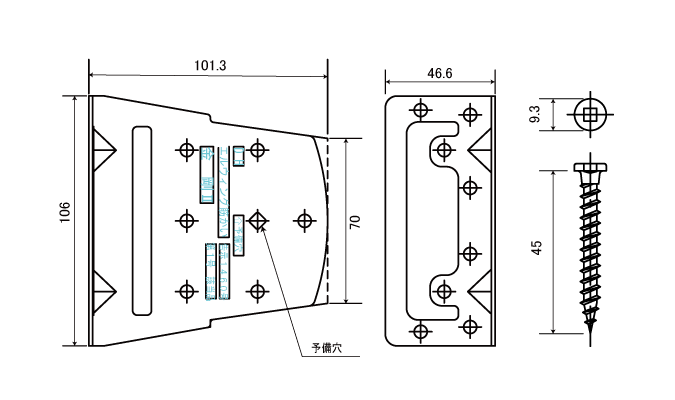

イラスト寸法図
