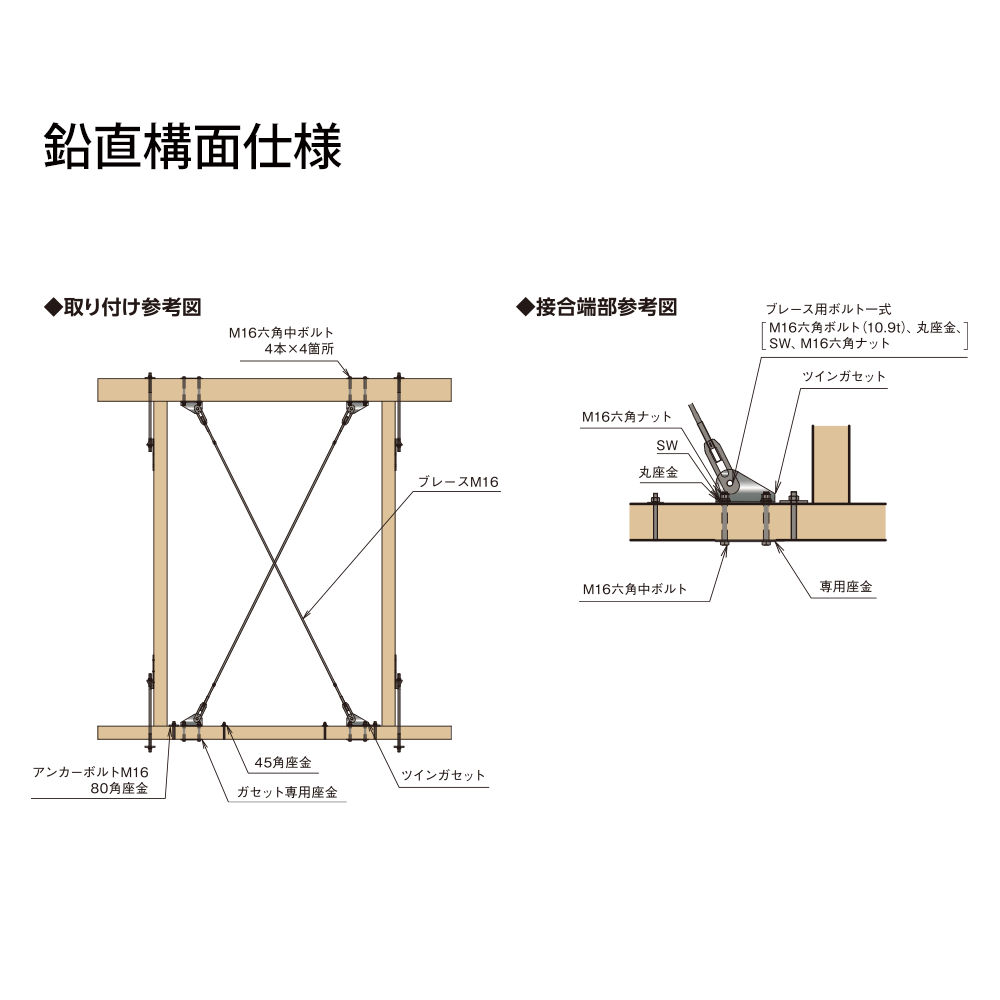

バーティカルブレース〈鉛直構面仕様〉

商品説明

◇柱間寸法1.365m～2m、横架材間寸法2.2m～3mの範囲に対応した鉛直構面の補強用金物です。
◇壁倍率3.3倍相当を確保できます。*1
◇ボルト接合＋専用座金により、木材側の割裂やめり込みの発生をなくすことでブレース軸部の耐力で壁倍率を検討します。*2
◇JISブレース保証荷重時の接合部残留変形を最小限に抑え、ブレース性能を最大限に引き出します。

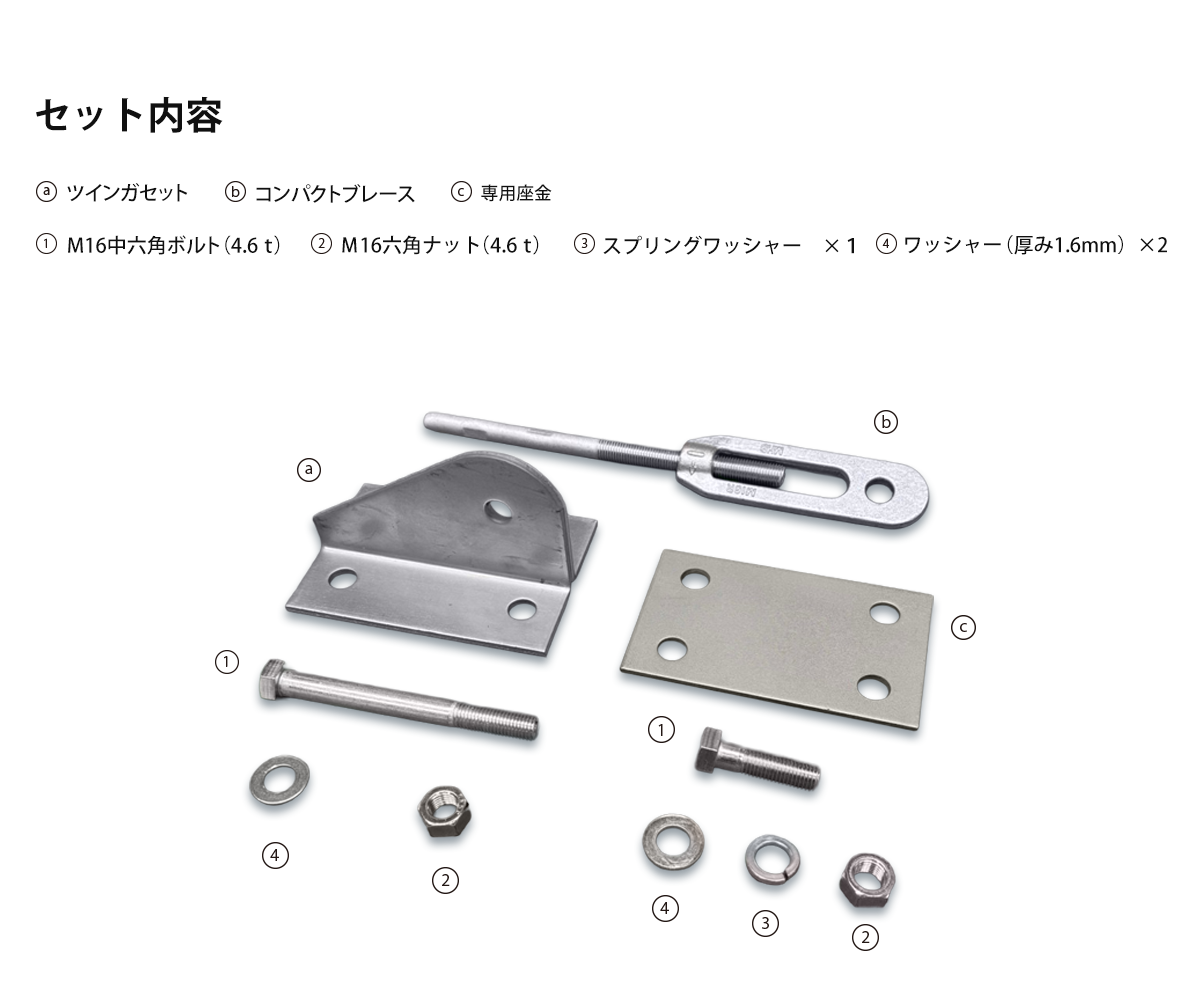

□商品仕様
　・本体：ツインガセット L/R4組
　・ブレース：JISまたは相当 ブレースM16 2本
　・専用座金：4枚
　・ボルトセット：M16六角ボルト(10.9t)
　　　　　　　　　M16六角中ボルト
　　　　　　　　　スプリングワッシャー・座金
　　　　　　　　　各4セット *3

□指定範囲
　柱材：すぎKD材以上　サイズ105×105mm以上
　横架材：すぎKD材以上　サイズ180×105mm以上
　土台：ひのきKD材以上　サイズ105×105mm以上
　横架材間芯々寸法：2200～3000mm
　柱間芯々寸法：1365～2000mm

□従来以外の使い方
　ガセットを基礎に直接接合する基礎直結式の施工方法も可能となりました。*4

*1：短期基準せん断耐力6.55kN/m 岐阜県立森林文化アカデミー試験結果より評価。（参考値）
*2：設計用検討書用意。
*3：ブレース接合ボルトはJIS B 1180 六角高力ボルト(強度区分10.9t)木材接合ボルトは強度区分4.6以上の六角中ボルトをご使用ください。
*4：基礎直結型ブレースの設計方法は別途検討書を要参考にすること。
