ツインガセット

商品説明

◇横架材間寸法0.9～5.5mの範囲に対応した水平構面の補強用金物です。
◇床倍率1.9倍～10倍までを確保できます。*1
◇ボルト接合＋専用座金により、木材側の割裂やめり込みの発生をなくすことでブレース軸部の耐力で床倍率を検討します。*2
◇JISブレース保証荷重時の接合部残留変形を最小限に抑え、ブレース性能を最大限に引き出します。

□商品仕様
　・本体：ツインガセット L/R4組
　・ブレース：JISまたは相当 ブレースM16 2本
　・専用座金：4枚
　・ボルトセット：M16六角ボルト(10.9t)
　　　　　　　　　M16六角中ボルト
　　　　　　　　　スプリングワッシャー・座金
　　　　　　　　　各4セット *3

□指定範囲
　横架材：すぎKD材以上　サイズ150×105mm以上
　横架材間芯々寸法：0.9～5.5m（短辺寸法と長辺寸法の検討において、短辺:長辺の比が1:4を超えないこと。）

*1：広島林業試験センター試験結果よりサイズごとの床倍率を算定。（参考値）
*2：検討用ガセットツール用意。
*3：ブレース接合ボルトはJIS B 1180 六角ボルト(強度区分10.9t)木材接合ボルトは強度区分4.6以上の六角中ボルトをご使用ください。

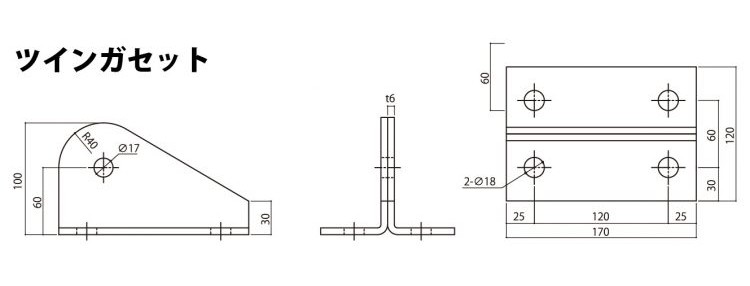

イラスト寸法図
